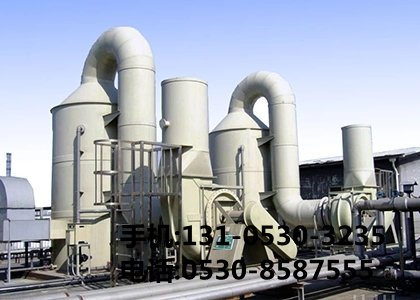

工業廢氣處理設備的內部結構通常包括以下幾個關鍵部分：



1. 進氣系統：這是廢氣進入處理設備的入口，通常包括一個或多個風道、風扇和調節閥。進氣系統的設計要確保廢氣均勻地進入處理設備，以便更有效地進行處理。



2. 預處理系統：在廢氣進入主要處理單元之前，可能需要進行預處理，以去除***顆粒物、油霧、水蒸氣等。預處理系統可能包括旋風除塵器、油霧過濾器、冷凝器等設備。



3. 主要處理單元：這是廢氣處理設備的核心部分，根據廢氣的成分和處理要求，可以采用不同的處理技術。常見的處理技術有：

   - 吸附法：使用活性炭或其他吸附劑來吸附廢氣中的污染物。

   - 吸收法：通過液體吸收劑（如水或化學溶液）來吸收廢氣中的污染物。

   - 催化燃燒：在催化劑的作用下，將有機廢氣氧化分解為無害物質。

   - 生物濾池：利用微生物降解有機廢氣。

   - 等離子體技術：利用高能電子束或電暈放電產生的等離子體來破壞污染物分子。

4. 后處理系統：經過主要處理單元處理后的廢氣可能需要進一步的處理才能達到排放標準。后處理系統可能包括除霧器、脫水器、活性炭過濾層等，以確保廢氣中的水分和殘留污染物被有效去除。



5. 排氣系統：處理后的廢氣通過排氣系統排出。排氣系統通常包括風機、煙囪等，確保廢氣能夠順利排放到***氣中。



6. 控制系統：現代工業廢氣處理設備通常配備自動化控制系統，包括傳感器、控制器、執行器等。這些設備用于監測處理過程中的關鍵參數（如溫度、壓力、流量、濃度等），并根據預設的程序自動調整操作條件，以保證處理效果和系統安全。



7. 安全系統：為了確保操作人員和設備的安全，工業廢氣處理設備還會配備必要的安全裝置，如防爆門、泄壓閥、緊急停機按鈕、火災報警器等。



工業廢氣處理設備的內部結構設計需要根據具體的廢氣成分、排放標準和工藝要求來確定，以確保高效、穩定地減少污染物排放，保護環境和人類健康。
